RW-R985型

· 上架时间: 2020-05-19
· 产品名称: UWB吸顶定位基站
· 产品型号: RW-R985

产品咨询:021-68168658

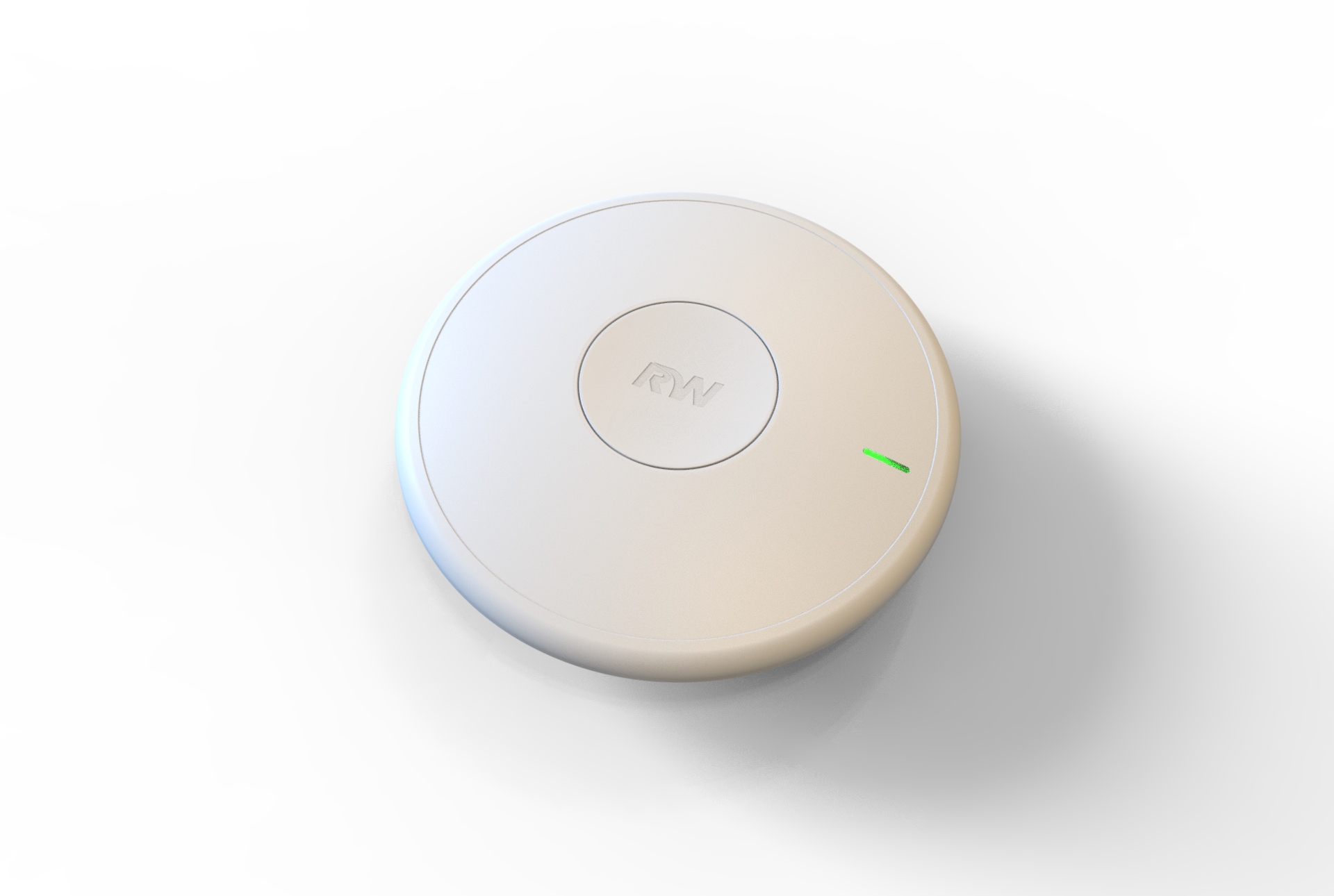

UWB吸顶定位基站RW-R985(以下简称R985)根据UWB定位技术原理研发而成,产品具有抗干扰性能强,传输速率高,发射功率小,简单易安装等特点,广泛应用于室内静止或者移动物体以及人的定位跟踪与导航,且能提供十分精确的定位精度。


详细说明
(一)定位原理

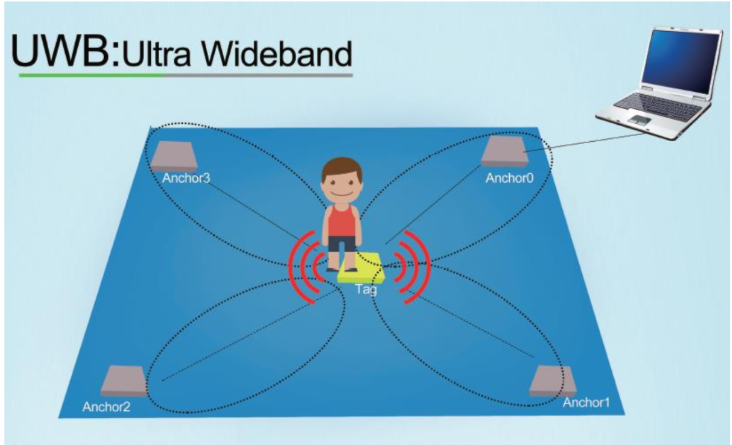

UWB超宽带技术是一种全新的,与传统通信技术有极大差异的通信新技术。它不需要使用传统通信体制中的载波,而是通过发送和接收具有纳秒或纳秒级以下的极窄脉冲来传输数据。从而具有MHz量级的带宽。UWB的室内定位功能和卫星原理很相似,就是通过室内布置4个已知坐标的定位基站,需要定位的人员携带定位设备标签,标签按照一定的频率发射脉冲,不断和4个已知位置的基站进行测距,然后通过一定的精确算法从而定出标签的位置。

(二)工作模式
R985吸顶式定位基站配合公司电子标签使用 ,采用TOF(测距)定位,TDoA(到达时间差测距)定位,AoA(到达角度测距)定位, ToF或TDoA进行融合定位。

(三)基站组网构成
R985吸顶式定位基站,一台R985可实现0维定位,两台R985可实现1维定位,四台R985可实现2维定位。

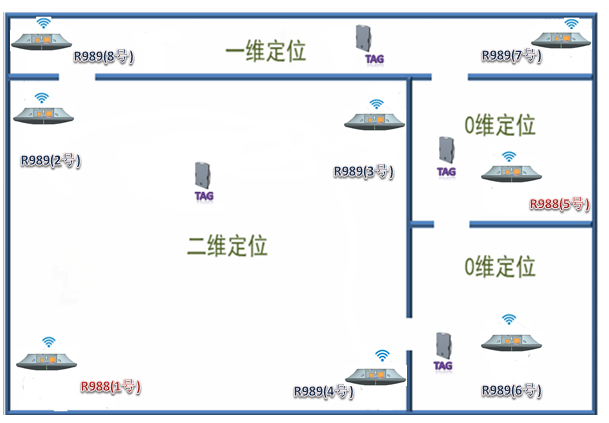

如下图,同一个项目中我们可以使用三种定位模式来达到定位效果,同时通过减少定位基站的使用数量来降低成本。

(1)如图中小区域通过安装1台R985(5号),可以实现存在性检测(在或者不在),适用于小型房间等区域。
(2)图中走廊中两台R985(7号和8号),我们可以在走廊实现1维定位。
(3)图中大区域通过四台R985(1号、2号、3号、4号)四个基站我们可以实现精确的2维定位;



※根据不同的场景选择不同数量的基站※


产品优势

(一)通讯安全R985吸顶式定位基站RW-R985通讯安全保密性表现在两方面:
一方面是采用跳时扩频,接收机只有已知发送端扩频码时才能解出发射数据;另一方面是系统的发射功率谱密度极低,用传统的接收机无法接收。
(二)接口标准
以太网(RJ-45)标准接口
(三)工程配置优势
工程配置简单便捷,布置规划简单,客 户 CAD 地图通过规划软件进行布置
(四)定位精确
高精度定位,定位精度 可达10CM 级



产品参数

序号

技术指标

参数

备注

1

供电标准

POE或DC15-24V直流电源供电



2

通讯协议

802.15.4a UWB



3

定位模式

支持0维,1维,2维 定位



4

定位精度

10cm级定位精度



5

工作频段

3.1 GHz  6.5 GHz



6

功耗标准

W



7

天线角度

全向



8

环境特性

工作温度:-20℃+60℃

存储温度:-40℃+85℃

工作湿度:095%无凝结



9

安全机制

过热,过载和短路保护



10

封装特性

耐酸碱工程塑料



11

指 示 灯

1.红灯亮:通电正常;

2.蓝灯闪烁:读卡正常;

3.红灯闪烁:通讯正常;

4.无 灯 亮:设备异常或不工作。



12

颜   色

白色



13

重    量

240g



14

尺    寸

直径180mm,高50mm



15

安装方式

吸顶安装或墙壁安装

可选
