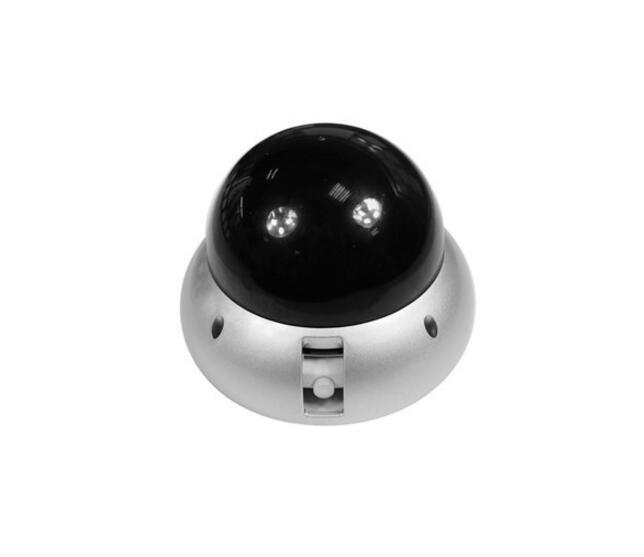

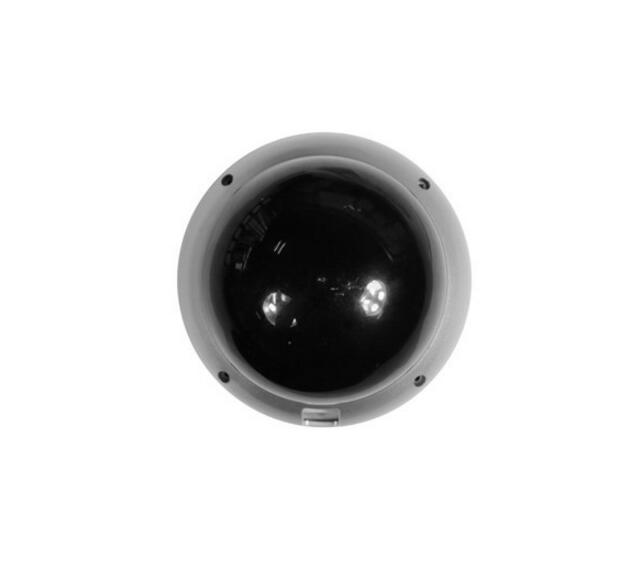

ZL-Z930型

  一体化定位基站是一种能阅读电子标签数据的自动识别设备。该读写器由2.4G收发模块，125K低频发射模块，雷达红外三鉴探测模块，主控板等组成。
各模块功能如下：
2.4G收发模块：
         建立基站与标签通信的无线通道。读写器通过2.4G模块，接收标签发送的2.4G RF信号，并可发送指令和数据给标签。
125K低频发射模块：
         持续发送125K无线信号，形成低频激活区，实现低频唤醒功能，以降低标签功耗。当标签在125K激活区外，标签可设置不发送2.4G RF信号，当标签在激活区内时，125K无线信号唤醒标签并开始快速发送2.4G RF信号。
雷达红外三鉴探测模块：
        能够探测和识别移动生物，主要应用于管理没有携带标签或非法解除了电子防拆腕带的受控人员。
工作模式：
        RW-R930-A一体化定位基站可不间断向外发射125KHz低频信号，任何进入低频覆盖区域的半有源电子标签将接收到低频ID编码，标签可以解析出低频信号强度RSSI值，随后标签以2.4GHz信号回复给一体化定位基站，信息包括标签电池电压状态、标签防拆状态等信息；一体化定位基站也可实时接收“主动式”有源电子标签发出的信号，并将接收到的数据转送到后台管理系统中。特殊应用中也可向标签写入数据或更改参数。
识别距离：
       RW-R930-A一体化定位基站在良好的可视环境下，2.4GHz射频端的最大识别距离最远可达到150米，外置的125KHz低频天线的发射距离最远可达到7米。当用户对识别距离有不同要求，可选择不同信号强度的有源电子标签读写器及低频天线，并可通过软件调节低频模块的发射功率与定位基站的接收灵敏度达到所需的识别距离。
识别能力：
       RW-R930-A一体化定位基站的有效识别范围内电子标签以最高120Km/h的速度运行时，可以保证稳定识别。基站能够同时读取500张以上的有源或半有源电子标签；在极短的时间内可以确保全部识别不漏读。
网络升级：
       RW-R930-A一体化定位基站具有网络在线升级固件的功能，使用我司的上位机配置软件可以对设备主板固件以及内置2.4G收发模块固件进行在线网络升级，如果远程升级设备，需要获取设备的外网IP地址，远程升级固件可以减轻现场维护的复杂度，节约维护成本。
通信安全：
       RW-R930-A一体化定位基站和配套的电子标签使用特殊通讯协议或标准蓝牙协议，对设备的合法性进行校验，采用加密算法确保通讯数据安全。

产品参数

RW-R980型 一体化定位基站

• 识别距离： 最远可达150米(空旷距离测试）
• 识别速度： 120Km/h
• 识别能力： 同时识别200张以上的标签
• 识别角度： 全向
• 工作频段： 2.4GHz、125KHz
• 通信机制： 基于HDLC 时分多址和同步通信机制
• 抗干扰性： 频道隔离技术，多个设备互不干扰
• 安 全 性： 加密计算与安全认证，防止链路侦测
• 接口标准： RS485，RJ45
• 扩展 I/O： 外部预留IO口输出可接报警器等模块
• 可 靠 性： 防水等级IP67，满足工业级应用要求
• 2.4G模块扩展： 最大支持4路（按需定制，可内置1路，外部可选R931）
• 125K天线扩展： 最大支持4路（按需定制）
• 网络在线升级： 支持RJ45端口在线升级程序
• 2.4G发射功率： 4dBm(可加功放扩大到20dBm)
• 2.4G天线增益： 2.5dB
• 输入电压范围：  DC12-24V
• 2.4G接收灵敏度：  -96 dBm @ 250 kbps
• 功    耗：<2W （DC15V输入 <100mA）
• 重    量：  258g
• 尺    寸： 直径160mm,高100mm
