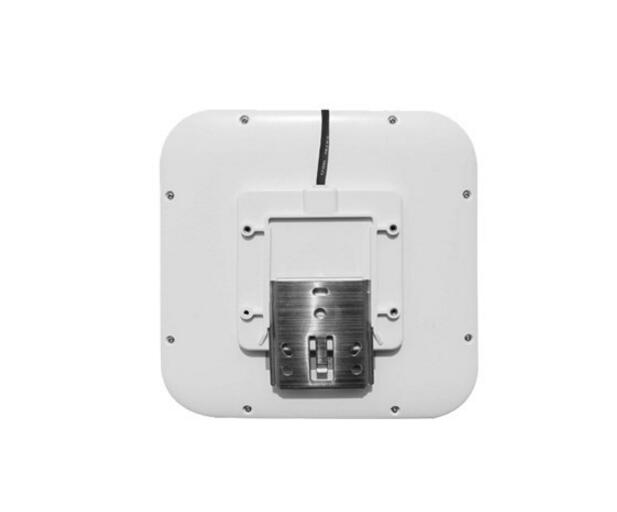

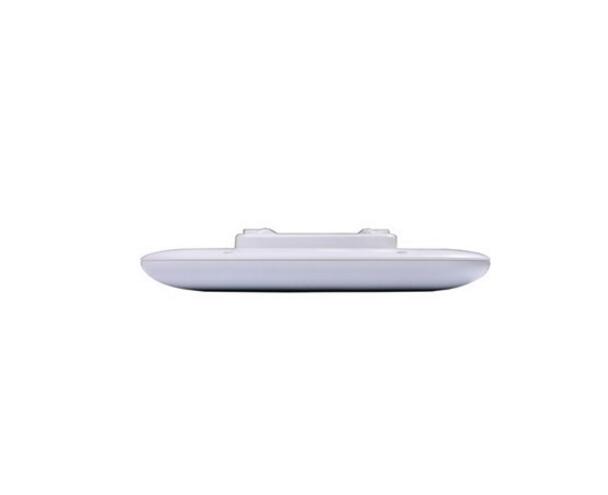

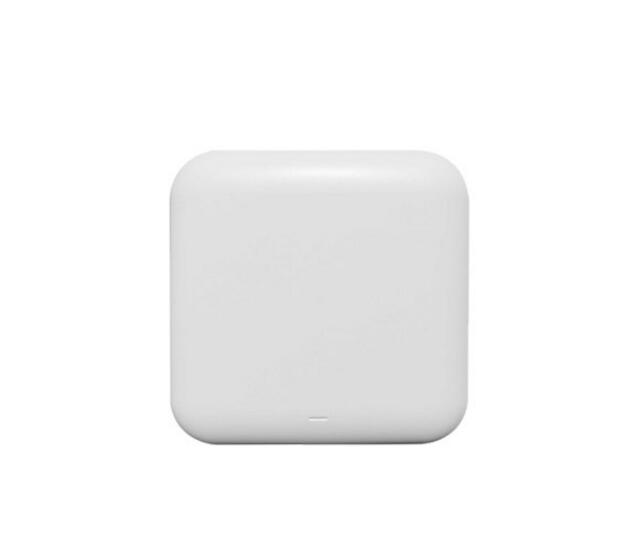

DL-R980型

· 上架时间: 2018-11-09
· 产品名称: 高精度定位基站
· 产品型号: DL-R980

产品咨询:021-68168658

980型高精度定位基站是物联网应用中的一款高精度定位读写器,与定位引擎软件和标签一起组成高精度实时定位系统。其主要特点:定位精度高、无延迟、辐射低、功耗 低、抗干扰能力强。使用一台定位基站可实现二维定位,两台定位基站即可实现三维定位, 定位精度 0.2m~1m。一台定位基站最大可覆盖 300 平方米范围。可配合摄像头实现视频联动,实时无缝跟踪目标。



工作模式:

RFID 模式或 BLE 蓝牙模式。


定位原理:

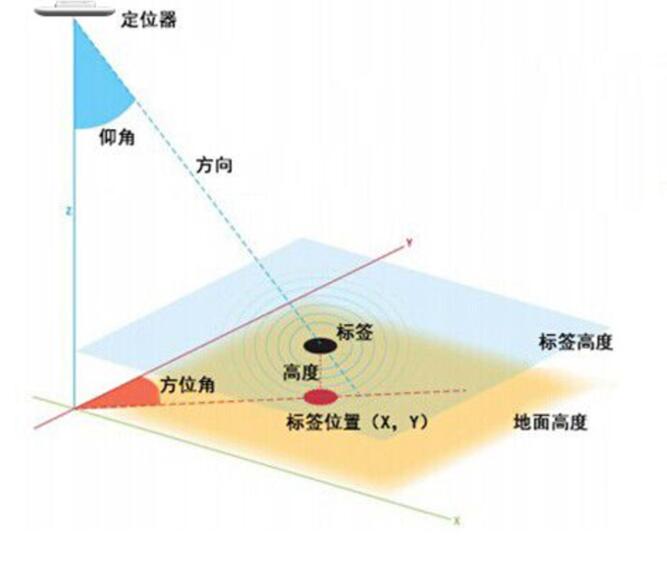

高精度定位系统,采用信号到达角定位技术。由图所示,高精度定位系统 1 台定位基站, 可以精确的测量出标签信号的方向和 x,y 的坐标。


定位精度:

1 台定位基站即可实现 2D 定位,定位精度为亚米级别。其中核心区域可达到 0.2m,低 精度定位区域可达到 1m 以内。



定位器覆盖范围:


  • R980 高精度定位基站就像一个聚光灯,覆盖区域类似圆锥型,如图所示。
  • R980 高精度定位覆盖范围圆锥角度约 100°
  • R980 低精度定位覆盖范围圆锥角度约 130°,大于 130°时定位精度会下降,但是仍然可以做区域识别来使用
  • 定位基站与标签最大识别距离约 100m,并且在定位器和标签之前不能有金属物品 和混凝土墙  为了提供更好的高精度定位效果,在安装配置时尽量使定位基站之间的低精度定位区域重叠

抗干扰能力


定位基站工作在 2.4G 频率,工作带宽 1MHz,发射功率 0-6dBm,可以工作在 BLE 模式和 RFID 模式。当工作 RFID 模式时使用私有信道 2401MHz 或者 2481MHz,该频段不仅 是免费频段,而且目前使用该频道的产品较少,外界干扰比较少。当工作在 BLE 模式时, 使用蓝牙协议中的 37 广播信道,避开了 WIFI 等无线干扰严重的频段。综上所述,定位基 站可以有效的避免系统内部电磁干扰及外界设备对定位基站的电磁干扰。



定位基站接收能力


每台定位基站每秒能够接收 400 个定位信息包,如果按照标签 1s 发送 2 个定位信息包, 则最多可以实现 200 个标签的同时定位。 位置信息更新频次 1s 更新 5 次,单台定位基站即可实现正常步行及慢跑的实时跟踪定位,多台定位基站组网 可以实现 15 公里时速的快速实时跟踪定位。


  • 高精度定位,定位精度 0.2~1 米  实时定位系统,无延迟(100 毫秒以内)
  • 支持 2D,提供 X,Y 坐标(3D 定位研发中)
  • 布置规划简单,客户 CAD 地图通过规划软件进行布置
  • 提供精确的各类信息方便统计和分析
  • 安装方便,支持 PoE 供电
  • 二次开发容易,提供获取定位数据的 API
  • 支持不同终端定位,如标签,手机等
  • 与其他设备的联动,自动寻找和无缝跟踪目标,如摄像头联动等


监所实时定位系统

  • 实时记录在押等人员的运动轨迹
  • 设置报警围栏,越界报警
  • 非法越界、串供等触发视频联动
  • 实时人数清点
  • 人物绑定,物品遗忘提醒(人员信息录入时,同时录入涉案嫌疑人和物品信息)
  • 单人审讯报警,羁押超时预警
  • 人员求助(按下卡片上的求助键,系统会发出警告并弹出视频)



应用案例介绍:


某派出所办案中心,面积约 500 平米,楼层高度 3m,为了实现每个房间和区域信 号覆盖,使用了 29 台定位基站。


商场、超市实时定位系统

  • 统计客户的行为
  • 分析购物者的运动轨迹
  • 提供室内导航服务
  • 推送实时优惠信息
  • 贵重物品防盗


应用案例介绍


一个 6000 平米的超市,天花板高度 5m,使用 50 个定位基站覆盖整个区域,400 个标 签,放置在购物车和贵重物品上,配合定位引擎组成实时定位系统,实现导航,防盗, 轨迹等功能。



医院等医疗行业实时定位系统

  • 资产管理,优化物品使用(提供轮椅、担架等位置信息)
  • 就医导航,融入挂号系统
  • 告警求助
  • 远程数据采集(心率和血压等)
  • 病人实时定位跟踪
  • 进出门禁控制
  • 医院仪器设备跟踪
  • 患者注册
  • 访客实时跟踪



应用案例介绍:

医院 1 层约 8000 平米,天花板高度 3m,使用 64 台定位基站,实现门禁进出管理, 高精度定位跟踪等功能。


安装指南:


电源供电方式

  •  使用以太网供电( PoweroverEthernet,PoE)
  •  R980 支持标准的 PoE 接口,比如 PoE 交换机供电。
  • 必使用经过认证合格的 PoE 设备。 当有电源供电时,R980 会自动的开机,首先蓝色灯会闪烁一下,然后红灯会持续稳定 的亮,说明设备供电正常。当 R980 连接到定位服务器上时,蓝灯会持续稳定的亮。



R980 组网连接

       连接 R980 到高精度定位系统中,需要使用超五类,非屏蔽网线,RJ-45 接口,为了确保设备安全和防止损坏 R980,务必使用标准认证的网线进行连接。

       当 R980 连接到高精度定位系统时,红灯会闪烁,此时定位引擎服务软件并未启动。在 服务器中启动定位引擎服务软件,蓝灯开始闪烁,直至持续稳定的亮,此时说明高精度定位 系统已经正常运行。


安装注意事项

  • 方向性:R980 指示灯的方向就是定位基站的方向,具体朝向由高精度定位系统配 置决定,同一个项目的各台定位基站的方向必须统一,方向角度偏差越小越好。
  • 水平性:R980 定位基站要求水平安装,如能使用水平测试仪校准更好。



产品参数


980型 高精度定位基站

  • 工作频段 :2401MHz~2481MHz
  • 工作带宽 :1MHz
  • 发射功率 :最大+6dBm
  • 定位精度 :0.2m~1m
  • 定位延迟 :小于 100ms
  • 通信机制 :RFID 私有协议,BLE
  • 电源标准 :PoE 48V
  • 典型功耗 :2W
  • 工作温度 :-10℃~60℃
  • 存储温度 :-20℃~70℃
  • 连接方式 :以太网
  • 安装方式 :吸顶安装
  • 抗干扰能力 :强
  • 抗多径能力 :强
  • 定位信息更新速率:1Hz~5Hz
  • 接收能力 :每秒接收 400 个定位信息
  • 使用数量 :1 台实现 2D 定位
  • 重量:720g
  • 尺寸:240*240*40mm
